Ikki datchikli raqamli moment kaliti sinov qurilmasi



Ikki sensorli raqamli tork kaliti sinov qurilmasi turli tork kalitlarini kalibrlash uchun ishlatiladigan sinov asbobidir. Asbob bitta chipli boshqaruv texnologiyasini qabul qiladi va yuqori aniqlikdagi moment sensorlari va quvvat qavslaridan iborat. U aniq sinov, barqaror ishlash, boy funktsiyalar va oson ishlashga ega. Asbob sanoatda Rufaning etakchi texnologiyasiga amal qiladi va barcha ko'rsatkichlar mahalliy birinchi darajali darajaga yetdi. Bu juda tejamkor sinov vositasi bo'lib, elektr energiyasi, engil sanoat, mashinalar, dvigatellar, ichki yonish dvigatellari, elektr transport vositalari, mototsikllar, avtomobillar, kemalar va samolyotlar kabi ishlab chiqarish tarmoqlari va o'lchash va sinov bo'limlarida keng qo'llaniladi.

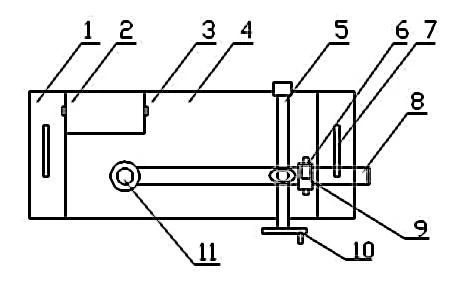

Ikki sensorli raqamli moment kaliti sinov qurilmasining tekislik diagrammasi (1-rasm), orqa ko'rinish (2-rasm):



1-rasm



2-rasm

Qismlarning nomi:

1- Asosiy plastinka:

2- Displey: moment qiymatini o‘rnatishi va ko‘rsatishi mumkin;

3- Displey burchagini sozlash tugmasi:

4- Uy-joy:

5- Vida:

6- Balandlikni sozlash tugmasi: tork kalitini gorizontal holatda sinash uchun platforma balandligini sozlashi mumkin. Agar u gorizontal holatda bo'lmasa, u o'lchash xatolariga olib kelishi mumkin;

7- Tutqich: asbobni harakatlantirish uchun ishlatiladi;

8- Gorizontal tayoq:

9- Chap va o'ng sozlash tugmasi: sinov platformasini sinovdan o'tadigan moment kalitining qo'l uzunligiga moslashtirish uchun sozlang, shuningdek, sinov platformasining yo'nalishini oldinga va teskari o'lchashga moslashtirishi mumkin. moment kaliti;

10- Haydash qo‘l g‘ildiragi: sinov ostidagi moment kalitini yuklang yoki tushiring;

11- Datchik quvvat boshi: bir nechta konversiya sinov boshlari zavoddagi moment kalitining kvadrat boshi o‘lchamiga mos ravishda jihozlangan;

12- RS232 ulanish teshigi: kompyuterga ulanishi mumkin (bu funksiya zavodda jihozlanmagan va foydalanuvchi bu funksiyaga ega asbobni alohida sotib olishi kerak);

13- boʻsh;

14- Quvvat tugmasi [POWER]:

15- Elektr rozetkasi (AC11V/220V):

16- Orqa qopqoqni oʻrnating: Asbobni kalibrlash uchun orqa qopqoqni oching. Noprofessionallarga taxtani olib tashlash qat'iyan man etiladi!

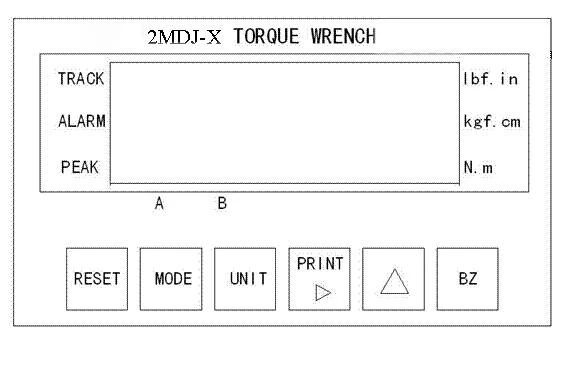

Ikki sensorli raqamli tork kaliti sinov qurilmasi displeyining panel diagrammasi 3-rasmda ko'rsatilgan.



3-rasm

●Displeyning o'rtasida joylashgan ekran oynasi joriy moment qiymatini ko'rsatishi mumkin. O'ng tarafdagi uchta ko'rsatkich chiroqlari mos ravishda uchta o'lchov birligini ifodalaydi. Chapdagi uchta indikator chiroqlari: TRACK chirog'i o'lchov rejimi kuzatuv holatida ekanligini bildiradi, PEAK nuri o'lchash rejimi eng yuqori ushlab turish holatida ekanligini bildiradi va ALARM chirog'i haddan tashqari chegara signalini bildiradi;





1. Quvvat tugmachasini yoqing;
2. Kerakli o'lchov birligini tanlash uchun "UNIT" tugmasini bosing;
3. O'lchov rejimini "TRACK" ga o'rnatish uchun "MODE" tugmasini bosing;
4. Ko'rsatilgan qiymatni nolga qaytarish uchun "RESET" tugmasini bosing;
5. Yuqori chegara signal qiymatini o'rnatish uchun "BZ" tugmachasini va uning kombinatsiyasini bosing;
6. O'lchanadigan moment kalitiga mos keladigan aksessuarlarni tanlang va ularni kuch sensori boshiga joylashtiring;
7. O'lchanadigan moment kalitini ish stantsiyasiga (kuch sensori boshi va sinov platformasi orasiga) joylashtiring va tork kalitini suv darajasida ushlab turish uchun balandlikni sozlash tugmachasini sozlang. =Gorizontal holatda, chap va oʻng sozlash tugmalarini qoʻl uzunligi va moment kalitining oʻlchash yoʻnalishiga moslash uchun sozlang;
8. O'lchov rejimini "PEAK" holatiga yoki "TRACK" holatiga o'rnatish uchun "MODE" tugmasini bosing. Agar u "PEAK" holatida bo'lsa, siz eng yuqori ma'lumotlarni (maksimal qiymat ma'lumotlari) yozib olishingiz mumkin. Maksimal qiymat ma'lumotlarini o'chirish va displeyni nolga qaytarish uchun "RESET" Reset tugmasini bosing;
9. Yuklash uchun qo'l g'ildiragini aylantiring va displeyda yuklash bilan moment qiymatining o'zgarishini ko'rishingiz mumkin. Moment qiymati belgilangan signal qiymatiga yetganda yoki undan oshib ketganda, asbob signal beradi va displeydagi "ALARM" signal chirog'i yonadi va operatorga yuklashni to'xtatishni eslatadi; O'lchovning aniqligini oshirish uchun, maksimal qiymat yoki belgilangan qiymatga yaqinlashganda yoki taxmin qilganda, yuklash tezligini sekinlashtirish kerak;
10. Agar siz oʻlchov qiymatini chop etmoqchi boʻlsangiz yoki oʻlchov maʼlumotlarini kompyuterga oʻtkazmoqchi boʻlsangiz, [P RINT】Chop etish tugmachasini bosing;
11. Tekshirilayotgan moment kalitini olib tashlash uchun qo'l g'ildiragini teskari burang;
12. Sinovni davom ettirmoqchi bo'lsangiz, yuqoridagi amallarni takrorlang. Odatda bir necha marta o'lchash va o'rtacha qiymatni olish tavsiya etiladi;
13. Sinov tugallangan bo'lsa, sinov aksessuarlarini olib tashlang, quvvatni o'chiring va asbobni to'g'ri saqlang;
14. Agar foydalanuvchi moment kalitini emas, balki boshqa asboblarni sinab ko'rayotgan bo'lsa, yuqoridagi sinov jarayoniga qarang. Agar kerak bo'lsa, maxsus armatura talab qilinadi;





Model	Tork diapazoni [N.m]	Og'irligi [Kg]	Maksimal samarali qo'l [mm]	Tashqi o'lchamlar[mm]			Haydovchi [mm]
				L	W	H
SDX-2000CT-01	0.5-5,5-50	35	650	900	450	340	6.3/10/12.5
SDX-2000CT-02	1-10,10-100	35	650	900	450	340	6.3/10/12.5
SDX-2000CT-03	2-20,20-200	35	650	900	450	340	6.3/10/12.5
SDX-2000CT-04	3-30,30-300	35	650	900	450	340	6.3/10/12.5/20
SDX-2000CT-05	5-50,50-500	35	650	900	450	340	6.3/10/12.5/25
SDX-2000CT-06	10-100,100-1000	60	1400	1400	600	350	6.3/10/20/25
SDX-2000CT-07	20-200,200-2000	65	1600	1600	800	550	6.3/10/20/25
SDX-2000CT-08	30-300,300-3000	90	2000	2000	1000	550	6.3/10/20/25
SDX-2000CT-09	50-500,500-5000	90	2000	2000	1000	550	12.5/25/38
SDX-2000CT-10	100-1000,1000-10000	90	2000	2000	1000	550	12.5/25/38/51
Aniqlik	±1%
Ko'rsatish rejimi	5-raqamli LED displey
Quvvatlantirish manbai	AC 220v-240v/50Hz



1. O'lchov aniqligi: ±1%

2. Signal qiymatini sozlash diapazoni: to'liq diapazonda

3. Foydalanish shartlari

(a) Atrof-muhit harorati: 0-40 daraja

(b) Nisbiy namlik: 80% RH dan kam yoki unga teng

(c) Quvvat manbai: AC220V±10%, 50Hz
